I2C
I2C 总线是一种串行通信协议，主要用于短距离通信。本文介绍 STM32 中 I2C 外设的配置和使用方法。
I2C通信
- I2C（Inter IC Bus）是由Philips公司开发的一种通用数据总线
- 两根通信线：SCL（Serial Clock）、SDA（Serial Data）
- 同步，半双工
- 带数据应答
- 支持总线挂载多设备（一主多从、多主多从）

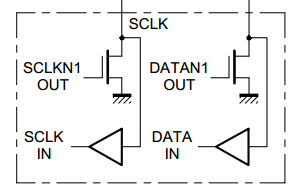

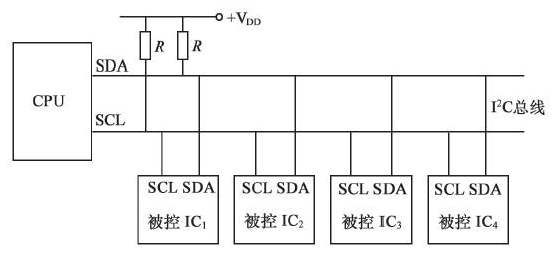

硬件电路
- 所有I2C设备的SCL连在一起，SDA连在一起
- 设备的SCL和SDA均要配置成开漏输出模式
- SCL和SDA各添加一个上拉电阻，阻值一般为4.7KΩ左右

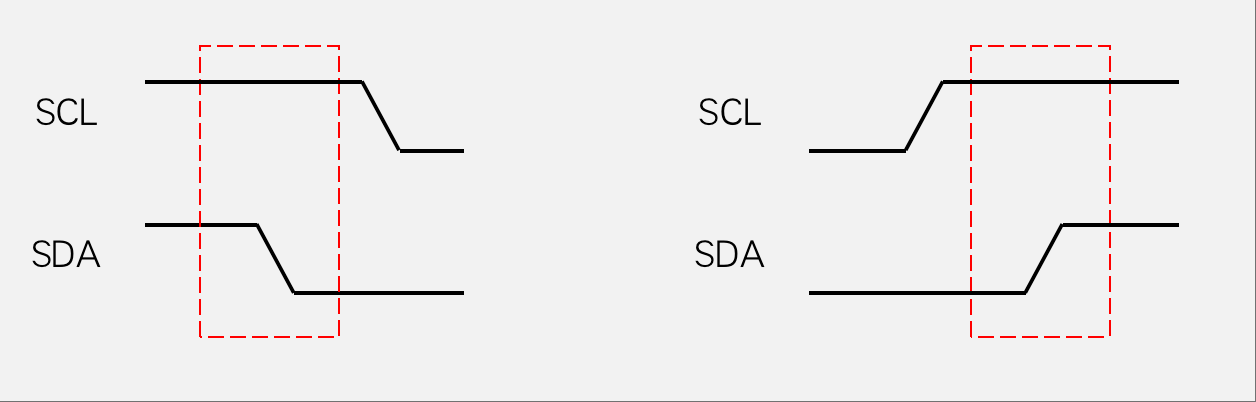

I2C时序基本单元
- 起始条件：SCL高电平期间，SDA从高电平切换到低电平
- 终止条件：SCL高电平期间，SDA从低电平切换到高电平
#include "stm32f10x.h" // Device header
#include "Delay.h"
/*引脚配置层*/
/**
* 函 数：I2C写SCL引脚电平
* 参 数：BitValue 协议层传入的当前需要写入SCL的电平，范围0~1
* 返 回 值：无
* 注意事项：此函数需要用户实现内容，当BitValue为0时，需要置SCL为低电平，当BitValue为1时，需要置SCL为高电平
*/
void MyI2C_W_SCL(uint8_t BitValue)
{
GPIO_WriteBit(GPIOB, GPIO_Pin_10, (BitAction)BitValue); //根据BitValue，设置SCL引脚的电平
Delay_us(10); //延时10us，防止时序频率超过要求
}
/**
* 函 数：I2C写SDA引脚电平
* 参 数：BitValue 协议层传入的当前需要写入SDA的电平，范围0~1
* 返 回 值：无
* 注意事项：此函数需要用户实现内容，当BitValue为0时，需要置SDA为低电平，当BitValue为1时，需要置SDA为高电平
*/
void MyI2C_W_SDA(uint8_t BitValue)
{
GPIO_WriteBit(GPIOB, GPIO_Pin_11, (BitAction)BitValue); //根据BitValue，设置SDA引脚的电平，BitValue要实现非0即1的特性
Delay_us(10); //延时10us，防止时序频率超过要求
}
/**
* 函 数：I2C读SDA引脚电平
* 参 数：无
* 返 回 值：协议层需要得到的当前SDA的电平，范围0~1
* 注意事项：此函数需要用户实现内容，当前SDA为低电平时，返回0，当前SDA为高电平时，返回1
*/
uint8_t MyI2C_R_SDA(void)
{
uint8_t BitValue;
BitValue = GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11); //读取SDA电平
Delay_us(10); //延时10us，防止时序频率超过要求
return BitValue; //返回SDA电平
}
/**
* 函 数：I2C初始化
* 参 数：无
* 返 回 值：无
* 注意事项：此函数需要用户实现内容，实现SCL和SDA引脚的初始化
*/
void MyI2C_Init(void)
{
/*开启时钟*/
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE); //开启GPIOB的时钟
/*GPIO初始化*/
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10 | GPIO_Pin_11;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB, &GPIO_InitStructure); //将PB10和PB11引脚初始化为开漏输出
/*设置默认电平*/
GPIO_SetBits(GPIOB, GPIO_Pin_10 | GPIO_Pin_11); //设置PB10和PB11引脚初始化后默认为高电平（释放总线状态）
}
/**
* 函 数：I2C起始
* 参 数：无
* 返 回 值：无
*/
void MyI2C_Start(void)
{
MyI2C_W_SDA(1); //释放SDA，确保SDA为高电平
MyI2C_W_SCL(1); //释放SCL，确保SCL为高电平
MyI2C_W_SDA(0); //在SCL高电平期间，拉低SDA，产生起始信号
MyI2C_W_SCL(0); //起始后把SCL也拉低，即为了占用总线，也为了方便总线时序的拼接
}
/**
* 函 数：I2C终止
* 参 数：无
* 返 回 值：无
*/
void MyI2C_Stop(void)
{
MyI2C_W_SDA(0); //拉低SDA，确保SDA为低电平
MyI2C_W_SCL(1); //释放SCL，使SCL呈现高电平
MyI2C_W_SDA(1); //在SCL高电平期间，释放SDA，产生终止信号

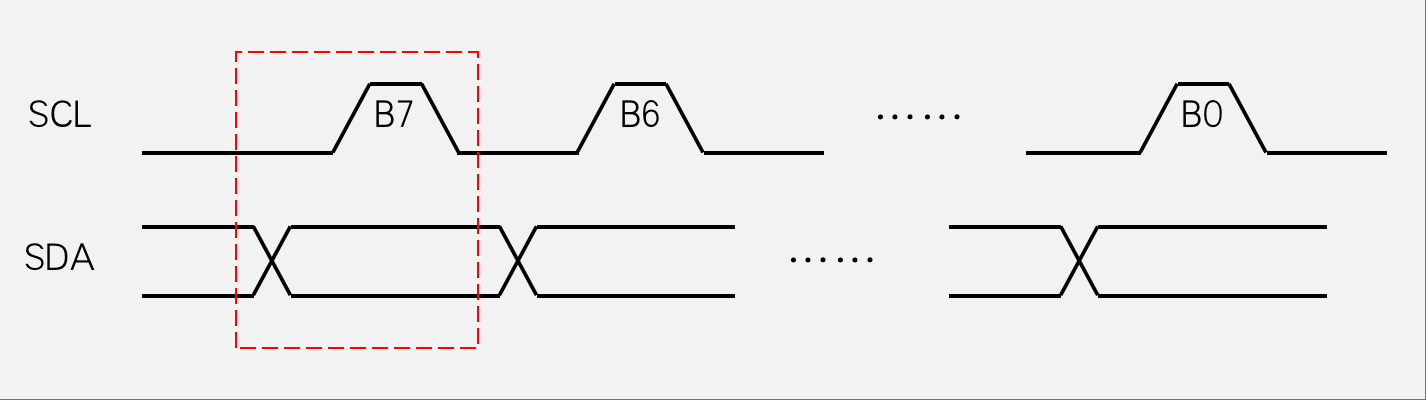

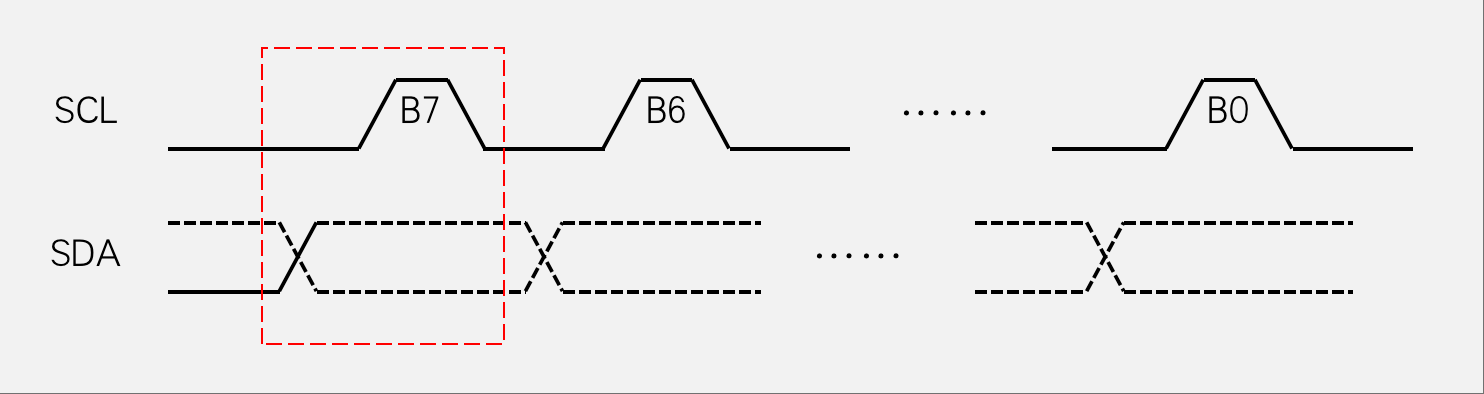

}- 发送一个字节：SCL低电平期间，主机将数据位依次放到SDA线上（高位先行），然后释放SCL，从机将在SCL高电平期间读取数据位，所以SCL高电平期间SDA不允许有数据变化，依次循环上述过程8次，即可发送一个字节
/**
* 函 数：I2C发送一个字节
* 参 数：Byte 要发送的一个字节数据，范围：0x00~0xFF
* 返 回 值：无
*/
void MyI2C_SendByte(uint8_t Byte)
{
uint8_t i;
for (i = 0; i < 8; i ++) //循环8次，主机依次发送数据的每一位
{
/*两个!可以对数据进行两次逻辑取反，作用是把非0值统一转换为1，即：!!(0) = 0，!!(非0) = 1*/
MyI2C_W_SDA(!!(Byte & (0x80 >> i)));//使用掩码的方式取出Byte的指定一位数据并写入到SDA线
MyI2C_W_SCL(1); //释放SCL，从机在SCL高电平期间读取SDA
MyI2C_W_SCL(0); //拉低SCL，主机开始发送下一位数据
}
}- 接收一个字节：SCL低电平期间，从机将数据位依次放到SDA线上（高位先行），然后释放SCL，主机将在SCL高电平期间读取数据位，所以SCL高电平期间SDA不允许有数据变化，依次循环上述过程8次，即可接收一个字节（主机在接收之前，需要释放SDA）
/**
* 函 数：I2C接收一个字节
* 参 数：无
* 返 回 值：接收到的一个字节数据，范围：0x00~0xFF
*/
uint8_t MyI2C_ReceiveByte(void)
{
uint8_t i, Byte = 0x00; //定义接收的数据，并赋初值0x00，此处必须赋初值0x00，后面会用到
MyI2C_W_SDA(1); //接收前，主机先确保释放SDA，避免干扰从机的数据发送
for (i = 0; i < 8; i ++) //循环8次，主机依次接收数据的每一位
{
MyI2C_W_SCL(1); //释放SCL，主机机在SCL高电平期间读取SDA
if (MyI2C_R_SDA()){Byte |= (0x80 >> i);} //读取SDA数据，并存储到Byte变量
//当SDA为1时，置变量指定位为1，当SDA为0时，不做处理，指定位为默认的初值0
MyI2C_W_SCL(0); //拉低SCL，从机在SCL低电平期间写入SDA
}
return Byte; //返回接收到的一个字节数据

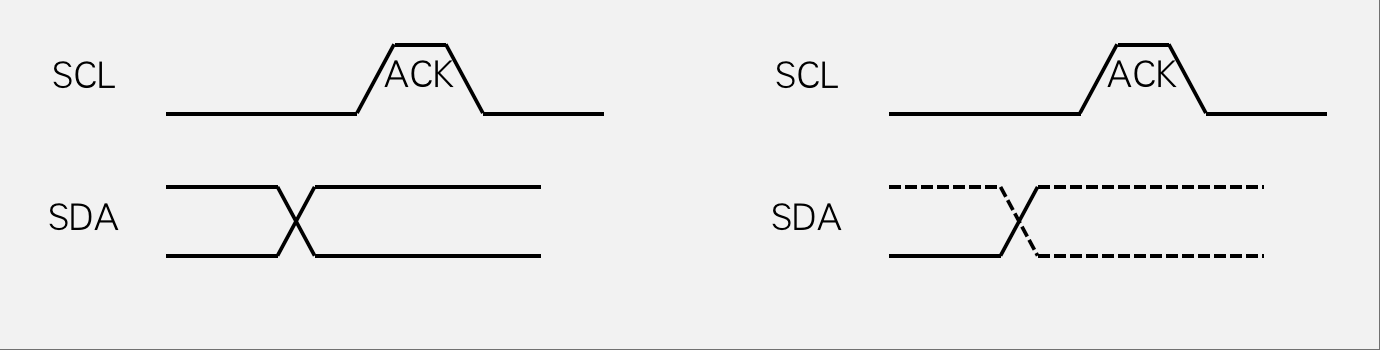

}- 发送应答：主机在接收完一个字节之后，在下一个时钟发送一位数据，数据0表示应答，数据1表示非应答
- 接收应答：主机在发送完一个字节之后，在下一个时钟接收一位数据，判断从机是否应答，数据0表示应答，数据1表示非应答（主机在接收之前，需要释放SDA）
/**
* 函 数：I2C发送应答位
* 参 数：Byte 要发送的应答位，范围：0~1，0表示应答，1表示非应答
* 返 回 值：无
*/
void MyI2C_SendAck(uint8_t AckBit)
{
MyI2C_W_SDA(AckBit); //主机把应答位数据放到SDA线
MyI2C_W_SCL(1); //释放SCL，从机在SCL高电平期间，读取应答位
MyI2C_W_SCL(0); //拉低SCL，开始下一个时序模块
}
/**
* 函 数：I2C接收应答位
* 参 数：无
* 返 回 值：接收到的应答位，范围：0~1，0表示应答，1表示非应答
*/
uint8_t MyI2C_ReceiveAck(void)
{
uint8_t AckBit; //定义应答位变量
MyI2C_W_SDA(1); //接收前，主机先确保释放SDA，避免干扰从机的数据发送
MyI2C_W_SCL(1); //释放SCL，主机机在SCL高电平期间读取SDA
AckBit = MyI2C_R_SDA(); //将应答位存储到变量里
MyI2C_W_SCL(0); //拉低SCL，开始下一个时序模块
return AckBit; //返回定义应答位变量
}I2C时序

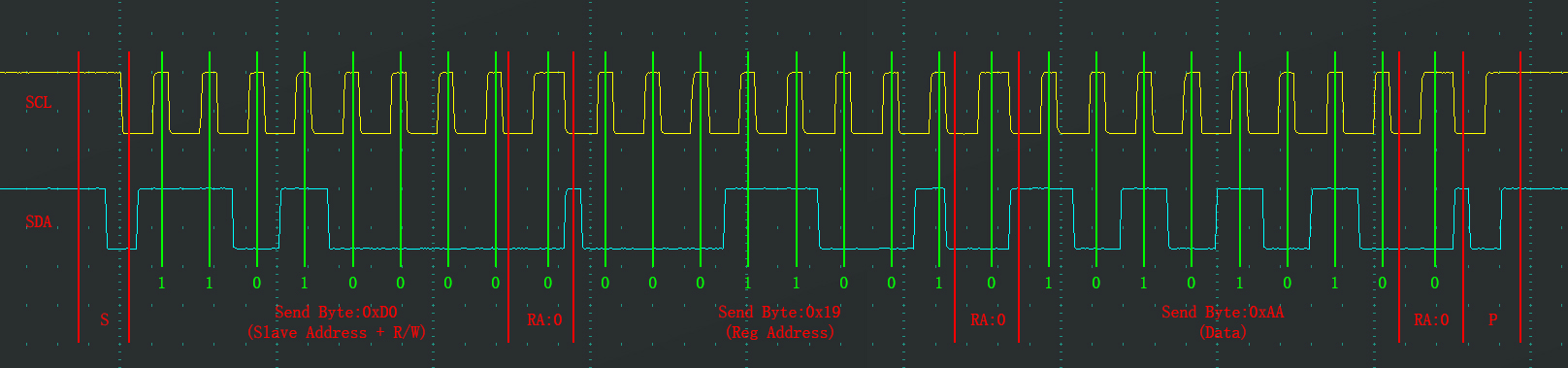

指定地址写
对于指定设备（Slave Address），在指定地址（Reg Address）下，写入指定数据（Data）
时序分析
信号线说明：
- SCL (Serial Clock)：I2C 时钟信号线，由主机控制
- SDA (Serial Data)：I2C 数据信号线，用于传输数据
时序步骤：
-
起始条件 (S)
- 在 SCL 高电平期间，SDA 从高电平切换到低电平
- 表示 I2C 通信开始
-
第一个字节：从机地址 + 读写位
- Send Byte: 0xD0 (Slave Address + R/W)
- 发送 8 位数据：
1101000 + 0 - 前 7 位
1101000是从机地址（例如 MPU6050 的地址） - 最后 1 位
0表示写操作（0=写，1=读） - RA:0 表示从机应答（ACK），数据为 0 表示应答成功
-
第二个字节：寄存器地址
- Send Byte: 0x19 (Reg Address)
- 发送要写入的寄存器地址
0x19 - RA:0 表示从机应答成功
-
第三个字节：数据
- Send Byte: 0xAA (Data)
- 发送要写入寄存器的数据
0xAA - RA:0 表示从机应答成功
-
停止条件 (P)
- 在 SCL 高电平期间，SDA 从低电平切换到高电平
- 表示 I2C 通信结束
数据传输特点：
- 高位先行：每个字节都是从最高位（MSB）开始传输
- 时钟同步：在 SCL 低电平期间设置数据，在 SCL 高电平期间读取数据
- 应答机制：每传输完一个字节，接收方都要发送应答信号

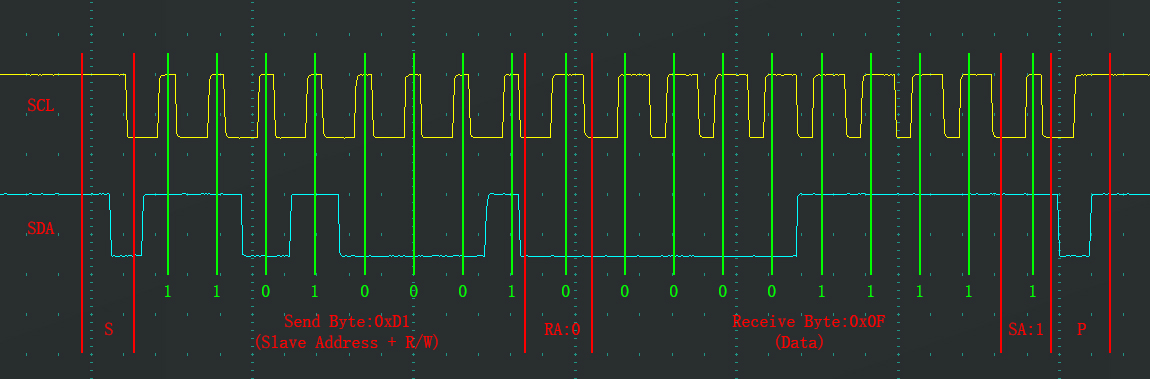

当前地址读
对于指定设备（Slave Address），在当前地址指针指示的地址下，读取从机数据（Data）
时序分析
信号线说明：
- SCL (Serial Clock)：I2C 时钟信号线，由主机控制
- SDA (Serial Data)：I2C 数据信号线，用于传输数据
时序步骤：
-
起始条件 (S)
- 在 SCL 高电平期间，SDA 从高电平切换到低电平
- 表示 I2C 通信开始
-
发送从机地址 + 读写位
- Send Byte: 0xD1 (Slave Address + R/W)
- 发送 8 位数据：
1101000 + 1 - 前 7 位
1101000是从机地址（例如 MPU6050 的地址） - 最后 1 位
1表示读操作（0=写，1=读） - RA:0 表示从机应答（ACK），数据为 0 表示应答成功
-
接收数据字节
- Receive Byte: 0x0F (Data)
- 主机从从机接收数据
0x0F - 在接收数据期间，主机需要释放 SDA 线的控制权
- 从机在 SCL 低电平期间设置数据，主机在 SCL 高电平期间读取数据
-
主机发送非应答
- SA:1 表示主机发送非应答（NACK），数据为 1
- 非应答信号表示主机不需要继续读取更多数据，读取操作结束
-
停止条件 (P)
- 在 SCL 高电平期间，SDA 从低电平切换到高电平
- 表示 I2C 通信结束
当前地址读特点：
- 简化操作：无需发送寄存器地址，直接从当前地址指针位置读取
- 地址指针自动递增：读取完成后，从机内部地址指针会自动递增
- 单字节读取：通过发送 NACK 信号表示只读取一个字节

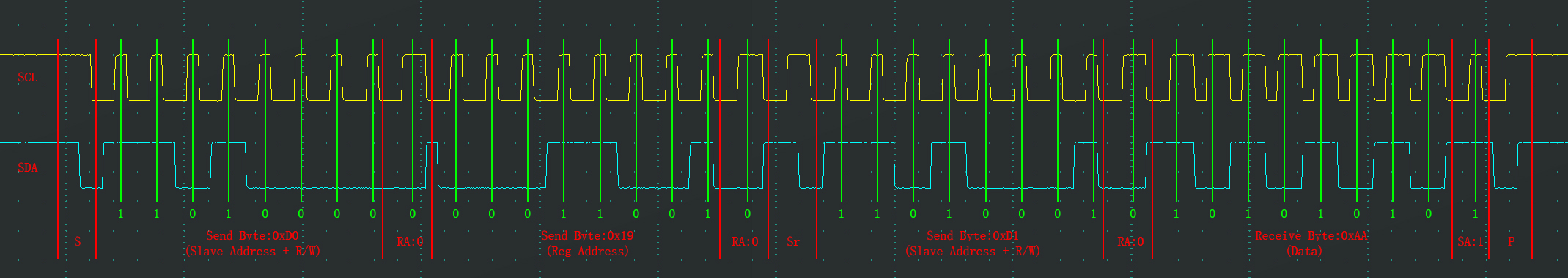

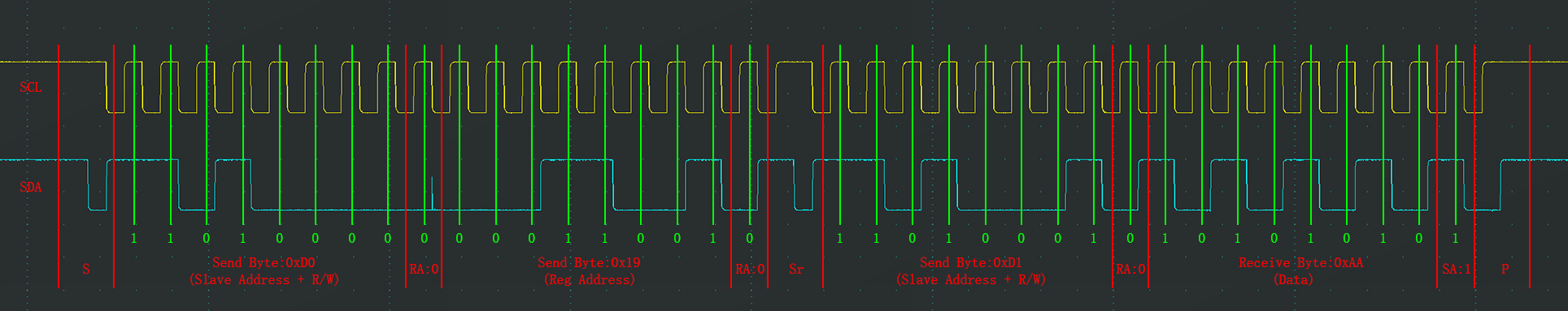

指定地址读
对于指定设备（Slave Address），在指定地址（Reg Address）下，读取从机数据（Data）
时序分析
信号线说明：
- SCL (Serial Clock)：I2C 时钟信号线，由主机控制
- SDA (Serial Data)：I2C 数据信号线，用于传输数据
时序步骤：
-
起始条件 (S)
- 在 SCL 高电平期间，SDA 从高电平切换到低电平
- 表示 I2C 通信开始
-
第一阶段：写入寄存器地址
- Send Byte: 0xD0 (Slave Address + R/W)
- 发送 8 位数据：
1101000 + 0 - 前 7 位
1101000是从机地址（例如 MPU6050 的地址） - 最后 1 位
0表示写操作 - RA:0 表示从机应答成功
-
发送寄存器地址
- Send Byte: 0x1F (Reg Address)
- 发送要读取的寄存器地址
0x1F - RA:0 表示从机应答成功
-
重新起始条件 (Sr)
- 不发送停止条件，直接发送起始条件
- 保持对总线的控制，切换到读操作
-
第二阶段：读取数据
- Send Byte: 0xD1 (Slave Address + R/W)
- 发送 8 位数据：
1101000 + 1 - 前 7 位
1101000是相同的从机地址 - 最后 1 位
1表示读操作 - RA:0 表示从机应答成功
-
接收数据字节
- Receive Byte: 0x6F (Data)
- 主机从指定寄存器地址读取数据
0x6F - 从机在 SCL 低电平期间设置数据，主机在 SCL 高电平期间读取数据
-
主机发送非应答
- SA:1 表示主机发送非应答（NACK），数据为 1
- 表示读取操作结束
-
停止条件 (P)
- 在 SCL 高电平期间，SDA 从低电平切换到高电平
- 表示整个 I2C 通信结束
指定地址读特点：
- 复合操作：包含写操作（指定地址）和读操作（读取数据）两个阶段
- 重新起始条件：使用 Sr 而不是 P+S，保持对总线的控制
- 地址切换：0xD0（写）→ 0xD1（读），只有最低位R/W发生变化
- 精确定位：可以读取从机内任意指定寄存器的数据
MPU6050简介

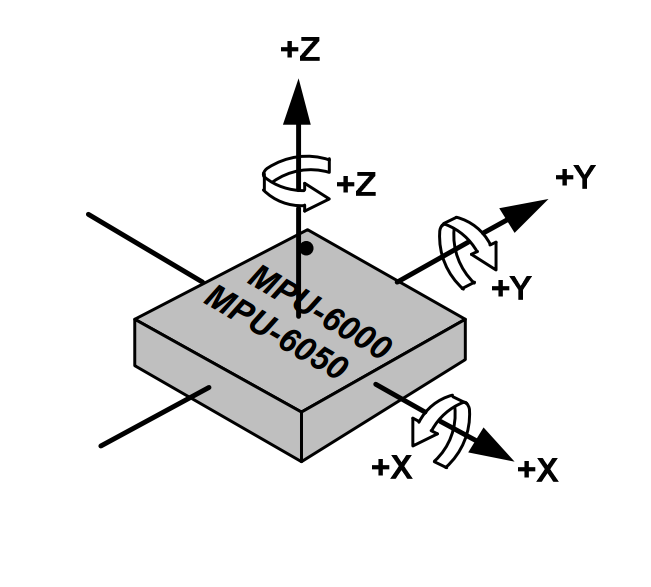

MPU6050是一个6轴姿态传感器，可以测量芯片自身X、Y、Z轴的加速度、角速度参数，通过数据融合，可进一步得到姿态角，常应用于平衡车、飞行器等需要检测自身姿态的场景

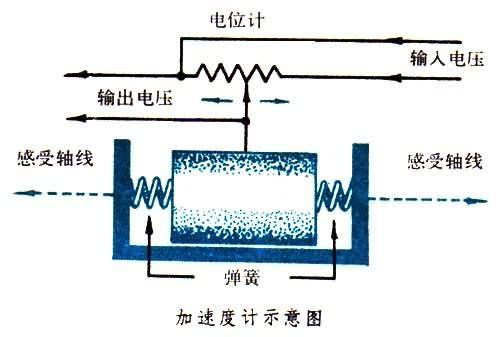

- 3轴加速度计（Accelerometer）：测量X、Y、Z轴的加速度

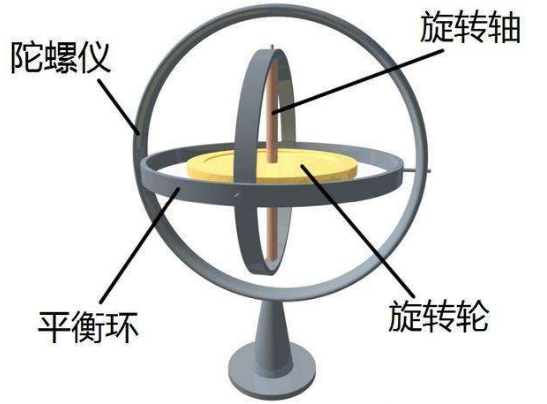

- 3轴陀螺仪传感器（Gyroscope）：测量X、Y、Z轴的角速度
MPU6050参数
- 16位ADC采集传感器的模拟信号，量化范围：-32768~32767
- 加速度计满量程选择：±2、±4、±8、±16（g）
- 陀螺仪满量程选择： ±250、±500、±1000、±2000（°/sec）
- 可配置的数字低通滤波器
- 可配置的时钟源
- 可配置的采样分频
- I2C从机地址：
- 1101000（AD0=0）
- 1101001（AD0=1）

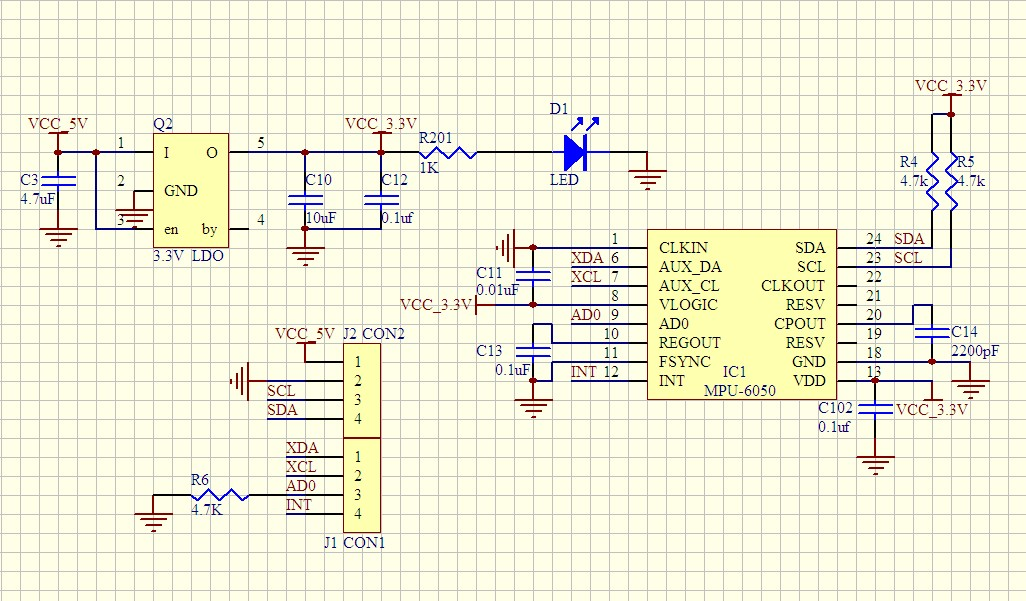

硬件电路
| 引脚 | 功能 |
|---|---|
| VCC、GND | 电源 |
| SCL、SDA | I2C通信引脚 |
| XCL、XDA | 主机I2C通信引脚 |
| AD0 | 从机地址最低位 |
| INT | 中断信号输出 |

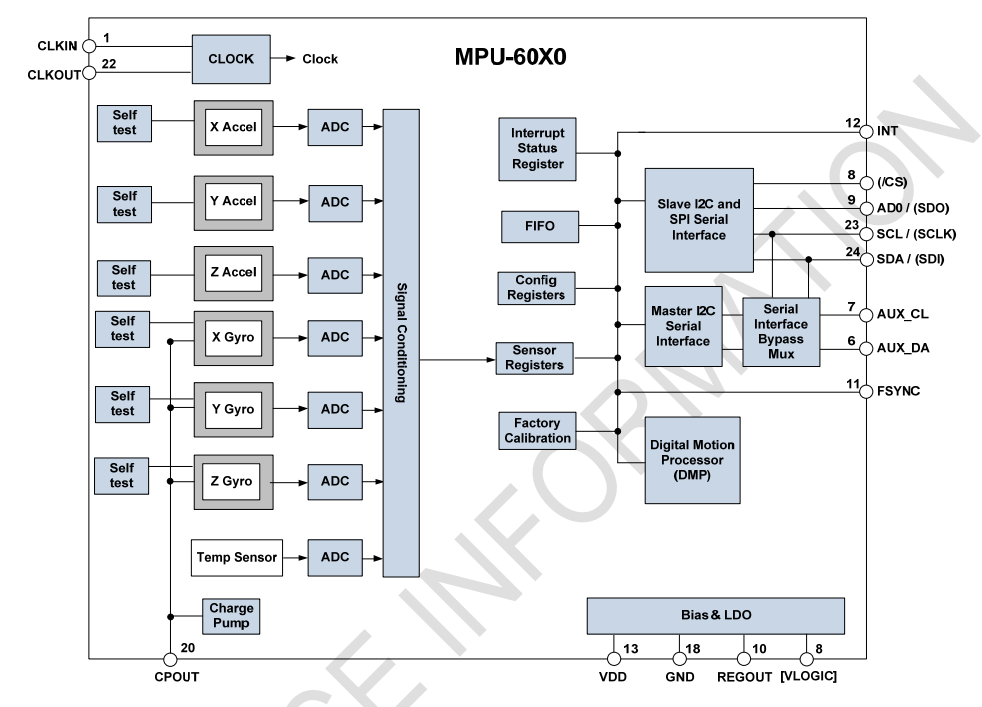

MPU6050框图
I2C外设简介
- STM32内部集成了硬件I2C收发电路，可以由硬件自动执行时钟生成、起始终止条件生成、应答位收发、数据收发等功能，减轻CPU的负担
- 支持多主机模型
- 支持7位/10位地址模式
- 支持不同的通讯速度，标准速度(高达100 kHz)，快速(高达400 kHz)
- 支持DMA
- 兼容SMBus协议

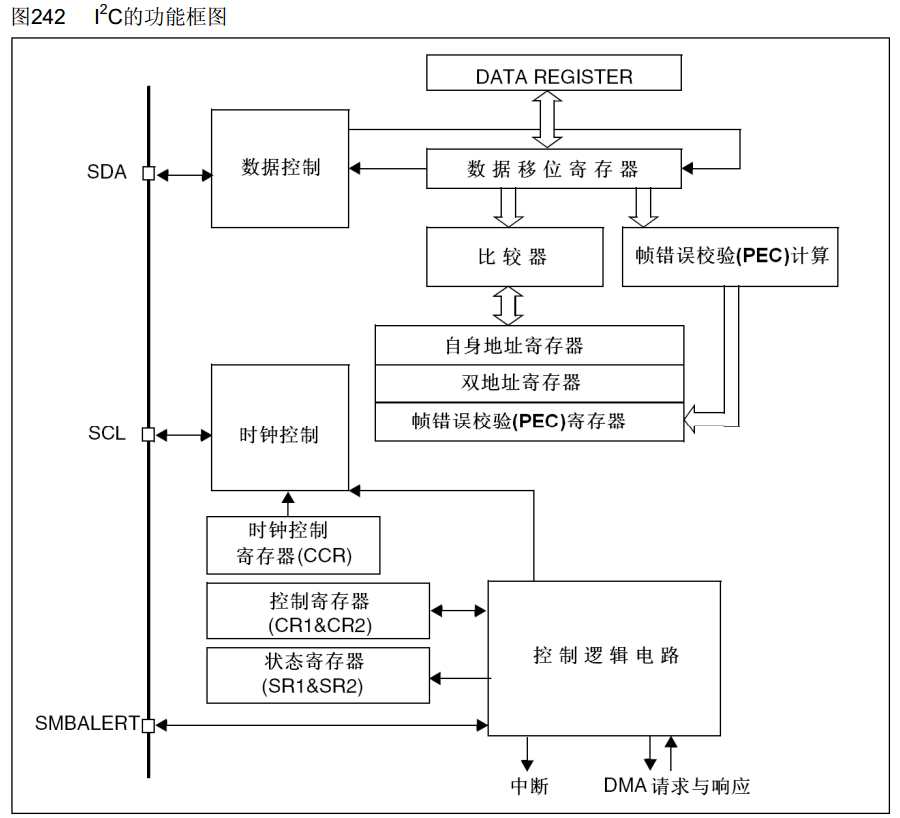

I2C框图

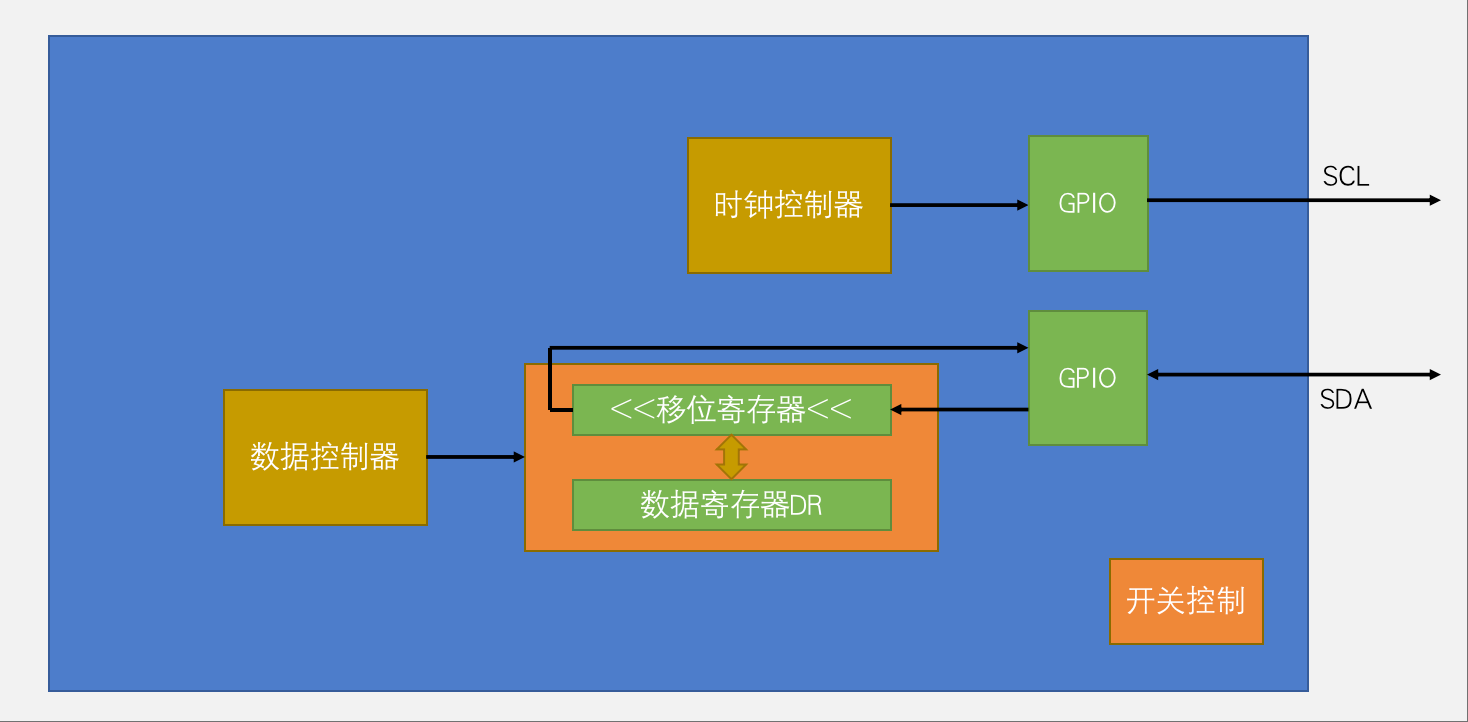

I2C基本结构

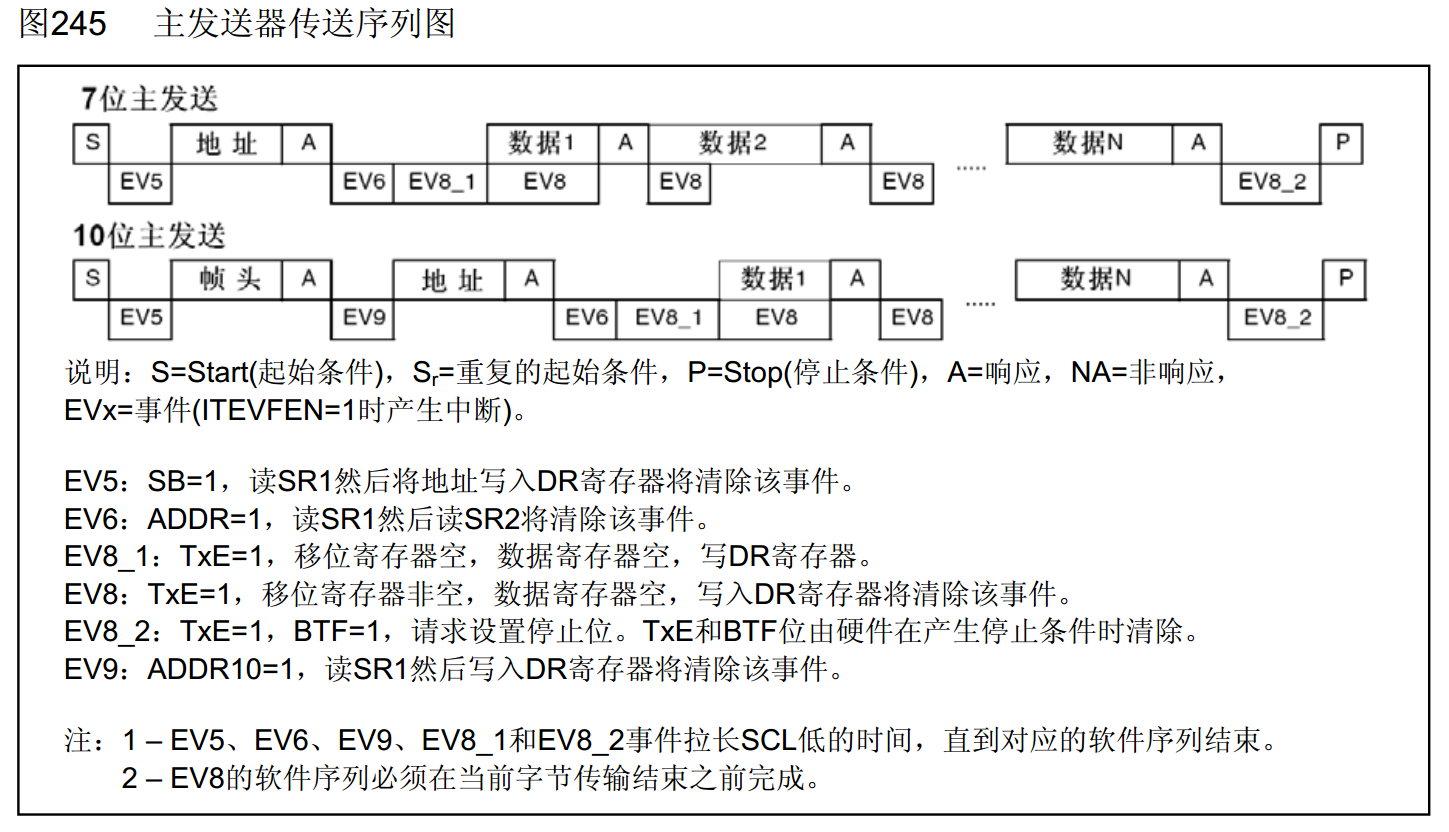

主机发送

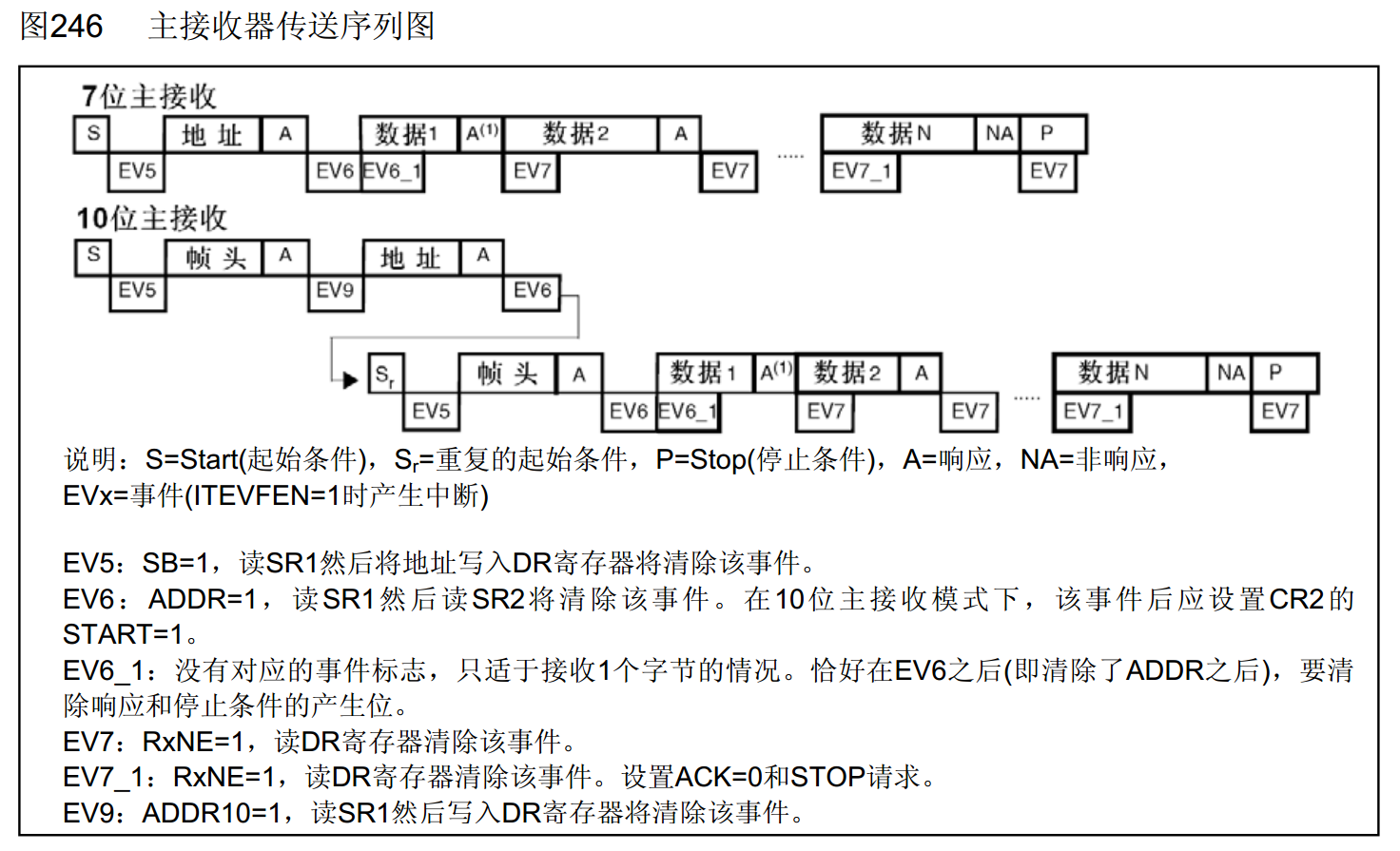

主机接收
软件/硬件波形对比
例子
软件I2C读写MPU6050
#ifndef __MYI2C_H
#define __MYI2C_H
void MyI2C_Init(void);
void MyI2C_Start(void);
void MyI2C_Stop(void);
void MyI2C_SendByte(uint8_t Byte);
uint8_t MyI2C_ReceiveByte(void);
void MyI2C_SendAck(uint8_t AckBit);
uint8_t MyI2C_ReceiveAck(void);
#endif#include "stm32f10x.h" // Device header
#include "Delay.h"
/*引脚配置层*/
/**
* 函 数：I2C写SCL引脚电平
* 参 数：BitValue 协议层传入的当前需要写入SCL的电平，范围0~1
* 返 回 值：无
* 注意事项：此函数需要用户实现内容，当BitValue为0时，需要置SCL为低电平，当BitValue为1时，需要置SCL为高电平
*/
void MyI2C_W_SCL(uint8_t BitValue)
{
GPIO_WriteBit(GPIOB, GPIO_Pin_10, (BitAction)BitValue); //根据BitValue，设置SCL引脚的电平
Delay_us(10); //延时10us，防止时序频率超过要求
}
/**
* 函 数：I2C写SDA引脚电平
* 参 数：BitValue 协议层传入的当前需要写入SDA的电平，范围0~1
* 返 回 值：无
* 注意事项：此函数需要用户实现内容，当BitValue为0时，需要置SDA为低电平，当BitValue为1时，需要置SDA为高电平
*/
void MyI2C_W_SDA(uint8_t BitValue)
{
GPIO_WriteBit(GPIOB, GPIO_Pin_11, (BitAction)BitValue); //根据BitValue，设置SDA引脚的电平，BitValue要实现非0即1的特性
Delay_us(10); //延时10us，防止时序频率超过要求
}
/**
* 函 数：I2C读SDA引脚电平
* 参 数：无
* 返 回 值：协议层需要得到的当前SDA的电平，范围0~1
* 注意事项：此函数需要用户实现内容，当前SDA为低电平时，返回0，当前SDA为高电平时，返回1
*/
uint8_t MyI2C_R_SDA(void)
{
uint8_t BitValue;
BitValue = GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11); //读取SDA电平
Delay_us(10); //延时10us，防止时序频率超过要求
return BitValue; //返回SDA电平
}
/**
* 函 数：I2C初始化
* 参 数：无
* 返 回 值：无
* 注意事项：此函数需要用户实现内容，实现SCL和SDA引脚的初始化
*/
void MyI2C_Init(void)
{
/*开启时钟*/
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE); //开启GPIOB的时钟
/*GPIO初始化*/
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10 | GPIO_Pin_11;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB, &GPIO_InitStructure); //将PB10和PB11引脚初始化为开漏输出
/*设置默认电平*/
GPIO_SetBits(GPIOB, GPIO_Pin_10 | GPIO_Pin_11); //设置PB10和PB11引脚初始化后默认为高电平（释放总线状态）
}
/*协议层*/
/**
* 函 数：I2C起始
* 参 数：无
* 返 回 值：无
*/
void MyI2C_Start(void)
{
MyI2C_W_SDA(1); //释放SDA，确保SDA为高电平
MyI2C_W_SCL(1); //释放SCL，确保SCL为高电平
MyI2C_W_SDA(0); //在SCL高电平期间，拉低SDA，产生起始信号
MyI2C_W_SCL(0); //起始后把SCL也拉低，即为了占用总线，也为了方便总线时序的拼接
}
/**
* 函 数：I2C终止
* 参 数：无
* 返 回 值：无
*/
void MyI2C_Stop(void)
{
MyI2C_W_SDA(0); //拉低SDA，确保SDA为低电平
MyI2C_W_SCL(1); //释放SCL，使SCL呈现高电平
MyI2C_W_SDA(1); //在SCL高电平期间，释放SDA，产生终止信号
}
/**
* 函 数：I2C发送一个字节
* 参 数：Byte 要发送的一个字节数据，范围：0x00~0xFF
* 返 回 值：无
*/
void MyI2C_SendByte(uint8_t Byte)
{
uint8_t i;
for (i = 0; i < 8; i ++) //循环8次，主机依次发送数据的每一位
{
/*两个!可以对数据进行两次逻辑取反，作用是把非0值统一转换为1，即：!!(0) = 0，!!(非0) = 1*/
MyI2C_W_SDA(!!(Byte & (0x80 >> i)));//使用掩码的方式取出Byte的指定一位数据并写入到SDA线
MyI2C_W_SCL(1); //释放SCL，从机在SCL高电平期间读取SDA
MyI2C_W_SCL(0); //拉低SCL，主机开始发送下一位数据
}
}
/**
* 函 数：I2C接收一个字节
* 参 数：无
* 返 回 值：接收到的一个字节数据，范围：0x00~0xFF
*/
uint8_t MyI2C_ReceiveByte(void)
{
uint8_t i, Byte = 0x00; //定义接收的数据，并赋初值0x00，此处必须赋初值0x00，后面会用到
MyI2C_W_SDA(1); //接收前，主机先确保释放SDA，避免干扰从机的数据发送
for (i = 0; i < 8; i ++) //循环8次，主机依次接收数据的每一位
{
MyI2C_W_SCL(1); //释放SCL，主机机在SCL高电平期间读取SDA
if (MyI2C_R_SDA()){Byte |= (0x80 >> i);} //读取SDA数据，并存储到Byte变量
//当SDA为1时，置变量指定位为1，当SDA为0时，不做处理，指定位为默认的初值0
MyI2C_W_SCL(0); //拉低SCL，从机在SCL低电平期间写入SDA
}
return Byte; //返回接收到的一个字节数据
}
/**
* 函 数：I2C发送应答位
* 参 数：Byte 要发送的应答位，范围：0~1，0表示应答，1表示非应答
* 返 回 值：无
*/
void MyI2C_SendAck(uint8_t AckBit)
{
MyI2C_W_SDA(AckBit); //主机把应答位数据放到SDA线
MyI2C_W_SCL(1); //释放SCL，从机在SCL高电平期间，读取应答位
MyI2C_W_SCL(0); //拉低SCL，开始下一个时序模块
}
/**
* 函 数：I2C接收应答位
* 参 数：无
* 返 回 值：接收到的应答位，范围：0~1，0表示应答，1表示非应答
*/
uint8_t MyI2C_ReceiveAck(void)
{
uint8_t AckBit; //定义应答位变量
MyI2C_W_SDA(1); //接收前，主机先确保释放SDA，避免干扰从机的数据发送
MyI2C_W_SCL(1); //释放SCL，主机机在SCL高电平期间读取SDA
AckBit = MyI2C_R_SDA(); //将应答位存储到变量里
MyI2C_W_SCL(0); //拉低SCL，开始下一个时序模块
return AckBit; //返回定义应答位变量
}#ifndef __MPU6050_REG_H
#define __MPU6050_REG_H
#define MPU6050_SMPLRT_DIV 0x19
#define MPU6050_CONFIG 0x1A
#define MPU6050_GYRO_CONFIG 0x1B
#define MPU6050_ACCEL_CONFIG 0x1C
#define MPU6050_ACCEL_XOUT_H 0x3B
#define MPU6050_ACCEL_XOUT_L 0x3C
#define MPU6050_ACCEL_YOUT_H 0x3D
#define MPU6050_ACCEL_YOUT_L 0x3E
#define MPU6050_ACCEL_ZOUT_H 0x3F
#define MPU6050_ACCEL_ZOUT_L 0x40
#define MPU6050_TEMP_OUT_H 0x41
#define MPU6050_TEMP_OUT_L 0x42
#define MPU6050_GYRO_XOUT_H 0x43
#define MPU6050_GYRO_XOUT_L 0x44
#define MPU6050_GYRO_YOUT_H 0x45
#define MPU6050_GYRO_YOUT_L 0x46
#define MPU6050_GYRO_ZOUT_H 0x47
#define MPU6050_GYRO_ZOUT_L 0x48
#define MPU6050_PWR_MGMT_1 0x6B
#define MPU6050_PWR_MGMT_2 0x6C
#define MPU6050_WHO_AM_I 0x75
#endif#ifndef __MPU6050_H
#define __MPU6050_H
void MPU6050_WriteReg(uint8_t RegAddress, uint8_t Data);
uint8_t MPU6050_ReadReg(uint8_t RegAddress);
void MPU6050_Init(void);
uint8_t MPU6050_GetID(void);
void MPU6050_GetData(int16_t *AccX, int16_t *AccY, int16_t *AccZ,
int16_t *GyroX, int16_t *GyroY, int16_t *GyroZ);
#endif#include "stm32f10x.h" // Device header
#include "MyI2C.h"
#include "MPU6050_Reg.h"
#define MPU6050_ADDRESS 0xD0 //MPU6050的I2C从机地址
/**
* 函 数：MPU6050写寄存器
* 参 数：RegAddress 寄存器地址，范围：参考MPU6050手册的寄存器描述
* 参 数：Data 要写入寄存器的数据，范围：0x00~0xFF
* 返 回 值：无
*/
void MPU6050_WriteReg(uint8_t RegAddress, uint8_t Data)
{
MyI2C_Start(); //I2C起始
MyI2C_SendByte(MPU6050_ADDRESS); //发送从机地址，读写位为0，表示即将写入
MyI2C_ReceiveAck(); //接收应答
MyI2C_SendByte(RegAddress); //发送寄存器地址
MyI2C_ReceiveAck(); //接收应答
MyI2C_SendByte(Data); //发送要写入寄存器的数据
MyI2C_ReceiveAck(); //接收应答
MyI2C_Stop(); //I2C终止
}
/**
* 函 数：MPU6050读寄存器
* 参 数：RegAddress 寄存器地址，范围：参考MPU6050手册的寄存器描述
* 返 回 值：读取寄存器的数据，范围：0x00~0xFF
*/
uint8_t MPU6050_ReadReg(uint8_t RegAddress)
{
uint8_t Data;
MyI2C_Start(); //I2C起始
MyI2C_SendByte(MPU6050_ADDRESS); //发送从机地址，读写位为0，表示即将写入
MyI2C_ReceiveAck(); //接收应答
MyI2C_SendByte(RegAddress); //发送寄存器地址
MyI2C_ReceiveAck(); //接收应答
MyI2C_Start(); //I2C重复起始
MyI2C_SendByte(MPU6050_ADDRESS | 0x01); //发送从机地址，读写位为1，表示即将读取
MyI2C_ReceiveAck(); //接收应答
Data = MyI2C_ReceiveByte(); //接收指定寄存器的数据
MyI2C_SendAck(1); //发送应答，给从机非应答，终止从机的数据输出
MyI2C_Stop(); //I2C终止
return Data;
}
/**
* 函 数：MPU6050初始化
* 参 数：无
* 返 回 值：无
*/
void MPU6050_Init(void)
{
MyI2C_Init(); //先初始化底层的I2C
/*MPU6050寄存器初始化，需要对照MPU6050手册的寄存器描述配置，此处仅配置了部分重要的寄存器*/
MPU6050_WriteReg(MPU6050_PWR_MGMT_1, 0x01); //电源管理寄存器1，取消睡眠模式，选择时钟源为X轴陀螺仪
MPU6050_WriteReg(MPU6050_PWR_MGMT_2, 0x00); //电源管理寄存器2，保持默认值0，所有轴均不待机
MPU6050_WriteReg(MPU6050_SMPLRT_DIV, 0x09); //采样率分频寄存器，配置采样率
MPU6050_WriteReg(MPU6050_CONFIG, 0x06); //配置寄存器，配置DLPF
MPU6050_WriteReg(MPU6050_GYRO_CONFIG, 0x18); //陀螺仪配置寄存器，选择满量程为±2000°/s
MPU6050_WriteReg(MPU6050_ACCEL_CONFIG, 0x18); //加速度计配置寄存器，选择满量程为±16g
}
/**
* 函 数：MPU6050获取ID号
* 参 数：无
* 返 回 值：MPU6050的ID号
*/
uint8_t MPU6050_GetID(void)
{
return MPU6050_ReadReg(MPU6050_WHO_AM_I); //返回WHO_AM_I寄存器的值
}
/**
* 函 数：MPU6050获取数据
* 参 数：AccX AccY AccZ 加速度计X、Y、Z轴的数据，使用输出参数的形式返回，范围：-32768~32767
* 参 数：GyroX GyroY GyroZ 陀螺仪X、Y、Z轴的数据，使用输出参数的形式返回，范围：-32768~32767
* 返 回 值：无
*/
void MPU6050_GetData(int16_t *AccX, int16_t *AccY, int16_t *AccZ,
int16_t *GyroX, int16_t *GyroY, int16_t *GyroZ)
{
uint8_t DataH, DataL; //定义数据高8位和低8位的变量
DataH = MPU6050_ReadReg(MPU6050_ACCEL_XOUT_H); //读取加速度计X轴的高8位数据
DataL = MPU6050_ReadReg(MPU6050_ACCEL_XOUT_L); //读取加速度计X轴的低8位数据
*AccX = (DataH << 8) | DataL; //数据拼接，通过输出参数返回
DataH = MPU6050_ReadReg(MPU6050_ACCEL_YOUT_H); //读取加速度计Y轴的高8位数据
DataL = MPU6050_ReadReg(MPU6050_ACCEL_YOUT_L); //读取加速度计Y轴的低8位数据
*AccY = (DataH << 8) | DataL; //数据拼接，通过输出参数返回
DataH = MPU6050_ReadReg(MPU6050_ACCEL_ZOUT_H); //读取加速度计Z轴的高8位数据
DataL = MPU6050_ReadReg(MPU6050_ACCEL_ZOUT_L); //读取加速度计Z轴的低8位数据
*AccZ = (DataH << 8) | DataL; //数据拼接，通过输出参数返回
DataH = MPU6050_ReadReg(MPU6050_GYRO_XOUT_H); //读取陀螺仪X轴的高8位数据
DataL = MPU6050_ReadReg(MPU6050_GYRO_XOUT_L); //读取陀螺仪X轴的低8位数据
*GyroX = (DataH << 8) | DataL; //数据拼接，通过输出参数返回
DataH = MPU6050_ReadReg(MPU6050_GYRO_YOUT_H); //读取陀螺仪Y轴的高8位数据
DataL = MPU6050_ReadReg(MPU6050_GYRO_YOUT_L); //读取陀螺仪Y轴的低8位数据
*GyroY = (DataH << 8) | DataL; //数据拼接，通过输出参数返回
DataH = MPU6050_ReadReg(MPU6050_GYRO_ZOUT_H); //读取陀螺仪Z轴的高8位数据
DataL = MPU6050_ReadReg(MPU6050_GYRO_ZOUT_L); //读取陀螺仪Z轴的低8位数据
*GyroZ = (DataH << 8) | DataL; //数据拼接，通过输出参数返回
}#include "stm32f10x.h" // Device header
#include "Delay.h"
#include "OLED.h"
#include "MPU6050.h"
uint8_t ID; //定义用于存放ID号的变量
int16_t AX, AY, AZ, GX, GY, GZ; //定义用于存放各个数据的变量
int main(void)
{
/*模块初始化*/
OLED_Init(); //OLED初始化
MPU6050_Init(); //MPU6050初始化
/*显示ID号*/
OLED_ShowString(1, 1, "ID:"); //显示静态字符串
ID = MPU6050_GetID(); //获取MPU6050的ID号
OLED_ShowHexNum(1, 4, ID, 2); //OLED显示ID号
while (1)
{
MPU6050_GetData(&AX, &AY, &AZ, &GX, &GY, &GZ); //获取MPU6050的数据
OLED_ShowSignedNum(2, 1, AX, 5); //OLED显示数据
OLED_ShowSignedNum(3, 1, AY, 5);
OLED_ShowSignedNum(4, 1, AZ, 5);
OLED_ShowSignedNum(2, 8, GX, 5);
OLED_ShowSignedNum(3, 8, GY, 5);
OLED_ShowSignedNum(4, 8, GZ, 5);
}
}硬件I2C读写MPU6050
#ifndef __MPU6050_REG_H
#define __MPU6050_REG_H
#define MPU6050_SMPLRT_DIV 0x19
#define MPU6050_CONFIG 0x1A
#define MPU6050_GYRO_CONFIG 0x1B
#define MPU6050_ACCEL_CONFIG 0x1C
#define MPU6050_ACCEL_XOUT_H 0x3B
#define MPU6050_ACCEL_XOUT_L 0x3C
#define MPU6050_ACCEL_YOUT_H 0x3D
#define MPU6050_ACCEL_YOUT_L 0x3E
#define MPU6050_ACCEL_ZOUT_H 0x3F
#define MPU6050_ACCEL_ZOUT_L 0x40
#define MPU6050_TEMP_OUT_H 0x41
#define MPU6050_TEMP_OUT_L 0x42
#define MPU6050_GYRO_XOUT_H 0x43
#define MPU6050_GYRO_XOUT_L 0x44
#define MPU6050_GYRO_YOUT_H 0x45
#define MPU6050_GYRO_YOUT_L 0x46
#define MPU6050_GYRO_ZOUT_H 0x47
#define MPU6050_GYRO_ZOUT_L 0x48
#define MPU6050_PWR_MGMT_1 0x6B
#define MPU6050_PWR_MGMT_2 0x6C
#define MPU6050_WHO_AM_I 0x75
#endif#ifndef __MPU6050_H
#define __MPU6050_H
void MPU6050_WriteReg(uint8_t RegAddress, uint8_t Data);
uint8_t MPU6050_ReadReg(uint8_t RegAddress);
void MPU6050_Init(void);
uint8_t MPU6050_GetID(void);
void MPU6050_GetData(int16_t *AccX, int16_t *AccY, int16_t *AccZ,
int16_t *GyroX, int16_t *GyroY, int16_t *GyroZ);
#endif#include "stm32f10x.h" // Device header
#include "MPU6050_Reg.h"
#define MPU6050_ADDRESS 0xD0 //MPU6050的I2C从机地址
/**
* 函 数：MPU6050等待事件
* 参 数：同I2C_CheckEvent
* 返 回 值：无
*/
void MPU6050_WaitEvent(I2C_TypeDef* I2Cx, uint32_t I2C_EVENT)
{
uint32_t Timeout;
Timeout = 10000; //给定超时计数时间
while (I2C_CheckEvent(I2Cx, I2C_EVENT) != SUCCESS) //循环等待指定事件
{
Timeout --; //等待时，计数值自减
if (Timeout == 0) //自减到0后，等待超时
{
/*超时的错误处理代码，可以添加到此处*/
break; //跳出等待，不等了
}
}
}
/**
* 函 数：MPU6050写寄存器
* 参 数：RegAddress 寄存器地址，范围：参考MPU6050手册的寄存器描述
* 参 数：Data 要写入寄存器的数据，范围：0x00~0xFF
* 返 回 值：无
*/
void MPU6050_WriteReg(uint8_t RegAddress, uint8_t Data)
{
I2C_GenerateSTART(I2C2, ENABLE); //硬件I2C生成起始条件
MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_MODE_SELECT); //等待EV5
I2C_Send7bitAddress(I2C2, MPU6050_ADDRESS, I2C_Direction_Transmitter); //硬件I2C发送从机地址，方向为发送
MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED); //等待EV6
I2C_SendData(I2C2, RegAddress); //硬件I2C发送寄存器地址
MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_BYTE_TRANSMITTING); //等待EV8
I2C_SendData(I2C2, Data); //硬件I2C发送数据
MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_BYTE_TRANSMITTED); //等待EV8_2
I2C_GenerateSTOP(I2C2, ENABLE); //硬件I2C生成终止条件
}
/**
* 函 数：MPU6050读寄存器
* 参 数：RegAddress 寄存器地址，范围：参考MPU6050手册的寄存器描述
* 返 回 值：读取寄存器的数据，范围：0x00~0xFF
*/
uint8_t MPU6050_ReadReg(uint8_t RegAddress)
{
uint8_t Data;
I2C_GenerateSTART(I2C2, ENABLE); //硬件I2C生成起始条件
MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_MODE_SELECT); //等待EV5
I2C_Send7bitAddress(I2C2, MPU6050_ADDRESS, I2C_Direction_Transmitter); //硬件I2C发送从机地址，方向为发送
MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED); //等待EV6
I2C_SendData(I2C2, RegAddress); //硬件I2C发送寄存器地址
MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_BYTE_TRANSMITTED); //等待EV8_2
I2C_GenerateSTART(I2C2, ENABLE); //硬件I2C生成重复起始条件
MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_MODE_SELECT); //等待EV5
I2C_Send7bitAddress(I2C2, MPU6050_ADDRESS, I2C_Direction_Receiver); //硬件I2C发送从机地址，方向为接收
MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_RECEIVER_MODE_SELECTED); //等待EV6
I2C_AcknowledgeConfig(I2C2, DISABLE); //在接收最后一个字节之前提前将应答失能
I2C_GenerateSTOP(I2C2, ENABLE); //在接收最后一个字节之前提前申请停止条件
MPU6050_WaitEvent(I2C2, I2C_EVENT_MASTER_BYTE_RECEIVED); //等待EV7
Data = I2C_ReceiveData(I2C2); //接收数据寄存器
I2C_AcknowledgeConfig(I2C2, ENABLE); //将应答恢复为使能，为了不影响后续可能产生的读取多字节操作
return Data;
}
/**
* 函 数：MPU6050初始化
* 参 数：无
* 返 回 值：无
*/
void MPU6050_Init(void)
{
/*开启时钟*/
RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C2, ENABLE); //开启I2C2的时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE); //开启GPIOB的时钟
/*GPIO初始化*/
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_OD;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10 | GPIO_Pin_11;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB, &GPIO_InitStructure); //将PB10和PB11引脚初始化为复用开漏输出
/*I2C初始化*/
I2C_InitTypeDef I2C_InitStructure; //定义结构体变量
I2C_InitStructure.I2C_Mode = I2C_Mode_I2C; //模式，选择为I2C模式
I2C_InitStructure.I2C_ClockSpeed = 50000; //时钟速度，选择为50KHz
I2C_InitStructure.I2C_DutyCycle = I2C_DutyCycle_2; //时钟占空比，选择Tlow/Thigh = 2
I2C_InitStructure.I2C_Ack = I2C_Ack_Enable; //应答，选择使能
I2C_InitStructure.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit; //应答地址，选择7位，从机模式下才有效
I2C_InitStructure.I2C_OwnAddress1 = 0x00; //自身地址，从机模式下才有效
I2C_Init(I2C2, &I2C_InitStructure); //将结构体变量交给I2C_Init，配置I2C2
/*I2C使能*/
I2C_Cmd(I2C2, ENABLE); //使能I2C2，开始运行
/*MPU6050寄存器初始化，需要对照MPU6050手册的寄存器描述配置，此处仅配置了部分重要的寄存器*/
MPU6050_WriteReg(MPU6050_PWR_MGMT_1, 0x01); //电源管理寄存器1，取消睡眠模式，选择时钟源为X轴陀螺仪
MPU6050_WriteReg(MPU6050_PWR_MGMT_2, 0x00); //电源管理寄存器2，保持默认值0，所有轴均不待机
MPU6050_WriteReg(MPU6050_SMPLRT_DIV, 0x09); //采样率分频寄存器，配置采样率
MPU6050_WriteReg(MPU6050_CONFIG, 0x06); //配置寄存器，配置DLPF
MPU6050_WriteReg(MPU6050_GYRO_CONFIG, 0x18); //陀螺仪配置寄存器，选择满量程为±2000°/s
MPU6050_WriteReg(MPU6050_ACCEL_CONFIG, 0x18); //加速度计配置寄存器，选择满量程为±16g
}
/**
* 函 数：MPU6050获取ID号
* 参 数：无
* 返 回 值：MPU6050的ID号
*/
uint8_t MPU6050_GetID(void)
{
return MPU6050_ReadReg(MPU6050_WHO_AM_I); //返回WHO_AM_I寄存器的值
}
/**
* 函 数：MPU6050获取数据
* 参 数：AccX AccY AccZ 加速度计X、Y、Z轴的数据，使用输出参数的形式返回，范围：-32768~32767
* 参 数：GyroX GyroY GyroZ 陀螺仪X、Y、Z轴的数据，使用输出参数的形式返回，范围：-32768~32767
* 返 回 值：无
*/
void MPU6050_GetData(int16_t *AccX, int16_t *AccY, int16_t *AccZ,
int16_t *GyroX, int16_t *GyroY, int16_t *GyroZ)
{
uint8_t DataH, DataL; //定义数据高8位和低8位的变量
DataH = MPU6050_ReadReg(MPU6050_ACCEL_XOUT_H); //读取加速度计X轴的高8位数据
DataL = MPU6050_ReadReg(MPU6050_ACCEL_XOUT_L); //读取加速度计X轴的低8位数据
*AccX = (DataH << 8) | DataL; //数据拼接，通过输出参数返回
DataH = MPU6050_ReadReg(MPU6050_ACCEL_YOUT_H); //读取加速度计Y轴的高8位数据
DataL = MPU6050_ReadReg(MPU6050_ACCEL_YOUT_L); //读取加速度计Y轴的低8位数据
*AccY = (DataH << 8) | DataL; //数据拼接，通过输出参数返回
DataH = MPU6050_ReadReg(MPU6050_ACCEL_ZOUT_H); //读取加速度计Z轴的高8位数据
DataL = MPU6050_ReadReg(MPU6050_ACCEL_ZOUT_L); //读取加速度计Z轴的低8位数据
*AccZ = (DataH << 8) | DataL; //数据拼接，通过输出参数返回
DataH = MPU6050_ReadReg(MPU6050_GYRO_XOUT_H); //读取陀螺仪X轴的高8位数据
DataL = MPU6050_ReadReg(MPU6050_GYRO_XOUT_L); //读取陀螺仪X轴的低8位数据
*GyroX = (DataH << 8) | DataL; //数据拼接，通过输出参数返回
DataH = MPU6050_ReadReg(MPU6050_GYRO_YOUT_H); //读取陀螺仪Y轴的高8位数据
DataL = MPU6050_ReadReg(MPU6050_GYRO_YOUT_L); //读取陀螺仪Y轴的低8位数据
*GyroY = (DataH << 8) | DataL; //数据拼接，通过输出参数返回
DataH = MPU6050_ReadReg(MPU6050_GYRO_ZOUT_H); //读取陀螺仪Z轴的高8位数据
DataL = MPU6050_ReadReg(MPU6050_GYRO_ZOUT_L); //读取陀螺仪Z轴的低8位数据
*GyroZ = (DataH << 8) | DataL; //数据拼接，通过输出参数返回
}
#include "stm32f10x.h" // Device header
#include "Delay.h"
#include "OLED.h"
#include "MPU6050.h"
uint8_t ID; //定义用于存放ID号的变量
int16_t AX, AY, AZ, GX, GY, GZ; //定义用于存放各个数据的变量
int main(void)
{
/*模块初始化*/
OLED_Init(); //OLED初始化
MPU6050_Init(); //MPU6050初始化
/*显示ID号*/
OLED_ShowString(1, 1, "ID:"); //显示静态字符串
ID = MPU6050_GetID(); //获取MPU6050的ID号
OLED_ShowHexNum(1, 4, ID, 2); //OLED显示ID号
while (1)
{
MPU6050_GetData(&AX, &AY, &AZ, &GX, &GY, &GZ); //获取MPU6050的数据
OLED_ShowSignedNum(2, 1, AX, 5); //OLED显示数据
OLED_ShowSignedNum(3, 1, AY, 5);
OLED_ShowSignedNum(4, 1, AZ, 5);
OLED_ShowSignedNum(2, 8, GX, 5);
OLED_ShowSignedNum(3, 8, GY, 5);
OLED_ShowSignedNum(4, 8, GZ, 5);
}
}
